单柱模拟开关的背景技术

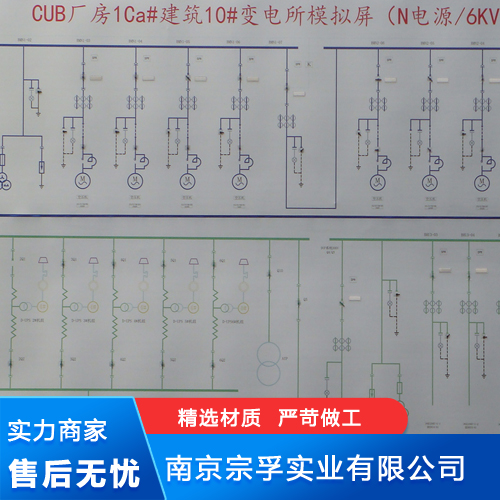

单柱模拟开关挑选南京市宗孚实业公司有限责任公司企业，企业技术性实力雄厚，生产线设备优秀；本企业有着一批高水平的管理者、专业技术人员及一整套健全的品质保证管理体系。
目前技术性中的马塞克模拟开关，其传动轴组织建在模拟屏图下方，也就规定在模拟屏图上必不可少设立孔才可以安裝。从而，导致模拟屏薄厚提升，净重加剧，成本增加、生产制造和安裝非常复杂。并且模拟开关零件多，沒有“分、合”文本表明。如专利号ZL201010104218.3
，实用新型专利名字模拟开关闸刀开关。
创造发明內容本实用新型专利摆脱了目前技术性中存有的缺点，明确提出一种可在模拟屏图上随便热接或螺接的悬臂模拟开关，并具备“分、合”文本表明，使模拟屏薄厚薄、重量较轻，工程造价低。本实用新型专利技术规范是基柱一端面与模拟屏图胶接，基柱另一端侧边设立一至十八个弹齿，邻近2个弹齿中间设立槽，弹齿与基柱中间头颈表面，设立与头颈动配合的套，套放置转臂孔内与转臂孔紧相互配合相连，转臂孔里端内腔上设立与弹齿相齿合的二至十八个齿型。本实用新型专利计划方案是基柱一端面与模拟屏图螺接，基柱另一端侧边设立一至十八个弹齿，邻近2个弹齿中间设立槽，弹齿与基柱中间头颈表面，设立与头颈动配合的套，套放置转臂孔内与转臂孔紧相互配合相连，转臂孔里端内腔上设立与弹齿相齿合的二至十八个齿型。上述弹齿共2个弹齿，对称性设定，上述齿型共四个齿型，对称性设定，邻近2个齿型与圆心点交角α为10°至100°中间，上述孔内壁设立一弧型槽，基柱上设立在弧型槽体，以交角β为10°至100°中间弧型作反复运动的精准定位凸模。上述转臂下设立与转臂相连的遮片，遮片随转臂旋转。上述转臂下的基柱另一面为全透明原材料。本实用新型专利与目前技术性对比优势是可随便更改模拟开关在模拟屏图上的部位，且具备“分、合”文本表明，组织简易，制做便捷，对模拟屏的薄厚无一切规定。

下列融合图下与落实措施方法
对本实用新型专利作进一步详细说明执行例一如图1、图2所显示，基柱1一面与模拟屏图7由热接15或镙丝4相连，基柱1另一面13设立对称性设定的二个弹齿6，邻近2个弹齿中间设立槽5，弹齿6与基柱1中间头颈11表面，设立与头颈11动配合的套3，套放置转臂2孔壁与转臂孔紧相互配合相连，转臂2孔里端内腔上设立与弹齿6相齿合的八个齿型8。执行例二如图所示3至图6所显示，基柱1一面与模拟屏图7由热接15或镙丝4相连，基柱1另一面13设立对称性设定的二个弹齿6，邻近2个弹齿中间设立槽5，弹齿6与基柱1中间头颈11表面，设立与头颈11动配合的套3，套放置转臂2孔壁与转臂孔紧相互配合相连，转臂2孔里端内腔上设立与弹齿6相齿合的四个齿型8，邻近2个齿型与圆心点交角α为10°至100°中间，孔内壁设立一弧型槽12，基柱1上设立在弧型槽12内，以交角β为10°至100°中间弧型、作反复运动的精准定位凸模10。在基柱1另一面13上或模拟屏图上能够设立“分”、“合”我国或国外文本。转臂2下还可以连有遮片9，遮片可挡住另一面13上或模拟屏图7上设立的“分”、“合”我国或国外文本两字中一个文本，基柱另一面能够是全透明原材料。执行例三如图所示7、图8所显示，基柱1一面与模拟屏图7由热接15或镙丝4相连，基柱1另一面13设立对称性设定的二个弹齿6，邻近2个弹齿中间设立槽5，弹齿6与基柱1中间头颈11表面，设立与头颈11动配合的套3，套放置转臂2孔壁与转臂孔紧相互配合相连，转臂2孔里端内腔上设立与弹齿6相齿合的四个齿型8，邻近2个齿型与圆心点交角α为10°至100°中间，孔内壁设立一弧型槽12，基柱1上设立在弧型槽12内，以交角β为10°至100°中间弧型、作反复运动的精准定位凸模10。转臂2下还可以连有遮片9，遮片上能够设立断路器式电源开关图型14，在另一面13上或模拟屏图上还可以设立“分”、“合”我国或国外文本，遮片9可挡住另一面13上或模拟屏图7上设立的“分”、“合”我国或国外文本两字中一个文本。基柱另一面能够是全透明原材料。悬臂模拟开关工作中全过程旋转转臂2，弹齿6向管理中心收拢后弹进邻近的齿型8内，转臂2与基柱1产生视角转变，为此仿真模拟表明电源开关的通与断。另外，遮片9挡住另一面13上或模拟屏图7上设立的“分”、“合”我国或国外文本两字中的一个文本，无遮表明与当今电源开关相对应的“分”、“合”文本，以更形象化的文本方法，提醒实际操作工作人员当今模拟开关分与合。
专利申请权1.一种悬臂模拟开关，包含基柱(1)、转臂O)、套(3)，其特点是，基柱(1)一端面与模拟屏图(7)热接(15)，基柱(1)另一端侧边(1设立一至十八个弹齿(6)，邻近2个弹齿中间设立槽(5)，弹齿(6)与基柱⑴中间头颈(11)表面，设立与头颈(11)动配合的套(3)，套放置转臂(2)孔壁与转臂孔紧相互配合相连，转臂(2)孔里端内腔上设立与弹齿(6)相齿合的二至十八个齿型(8)。
2.一种悬臂模拟开关，包含基柱(1)、转臂O)、套(3)，其特点是，基柱(1)一端面与模拟屏图(7)螺接，基柱(1)另一端侧边(1设立一至十八个弹齿(6)，邻近2个弹齿中间设立槽(5)，弹齿(6)与基柱(1)中间头颈(11)表面，设立与头颈(11)动配合的套(3)，套放置转臂(2)孔壁与转臂孔紧相互配合相连，转臂(2)孔里端内腔上设立与弹齿(6)相齿合的二至十八个齿型(S)0
3.依据专利申请权1或2上述的悬臂模拟开关，其特点是，上述弹齿(6)共2个弹齿，对称性设定，上述齿型(8)共四个齿型，对称性设定，邻近2个齿型与圆心点交角α为10°至100°中间，上述孔内壁设立一弧型槽(12)，基柱(1)上设立在弧型槽(1内，以交角β为10°至100°中间弧型作反复运动的精准定位凸模(10)，转臂(2)下设立与转臂相连的遮片(9)，遮片随转臂旋转。
